Проверите разматрања инсталације вентила да бисте максимизирали

Перформансе процеса

Провери вентили су критични у превенцији повратног тока. Они штите пумпе и компресоре у процесном систему и спречавају влажне бунаре од поплаве. Правилно одабир и инсталација вентила за проверу спречат ће прерано трошење вентила и непланирано гашење. Кључеви успешних перформанси провере вентила су избор вентила, величина, уградња цевовода и трошак власништва. Вријеме проведено оцењивање ових кључних разматрања максимизираће провјере оперативне перформансе вентила.

Евалуација пре одабира вентила

Дизајн система за пумпање треба да се процени пре него што одаберете чек вентил. Прво размислите да ли дизајн система пумпе има потенцијална питања намирница. Ако су питања о престанку забринутости, тада треба истрагу пренапона да врши произвођач вентила. Испитивање пренапона може утврдити да ли је вентил за контролу пумпе боље погодан за апликацију него чек вентил.

Разматрања вентила за кључеве

Стил вентила:Одабир одговарајућег вентила за проверу стила започиње разумевањем процеса медија. Врста медија - да ли је чиста, абразивна, корозивна или суспензија - одређује који стил провере треба одабрати. За чисту услугу, провјерите стилове вентила као што су нагибни диск, двокреветна врата и тихи су најчешће за губитак са ниским главама, великим захтјевима на цеви или брзим затварањем. Иако се гумени флаппер и вентили за љуљање могу се користити у чистим сервису, обично се користе у сервису отпадних вода. Ови вентили су погоднији за абразивне / корозивне / прљаве апликације и брзо преокретање протока. Вјентири за љуљање се обично користе за апликације за пражњење пумпи због контролних опција које смештају у различитим условима протока напред и обрнуто.

Величина вентила:Исправна величина вентила важна је за перформансе вентила и маја или не мора бити иста као и величина цевовода. За најбоље перформансе вентила, прорачуни величине за минималне, нормалне и максималне услове протока неопходни су за оптимизацију живота вентила и минимизирајући одржавање вентила. Амерички стандард удружења воде (АВВА Ц508) за вентиле за провјеру љуљачких кола наводи: "Вентили се могу подвргнути прекомерној хаљини ако нема довољно протока да отвори вентил."

Гумени вентили за паковање обично се могу у потпуности затворити или потпуно отворити са довољно протока. Супротно томе, пуни вентили за љуљање пловног пута нису обично димензије за потпуно отворено, али су величине за најнижу прихватљиву губитак главе по дизајну. Ако је вентил величине превелик и обично делује скоро затворен, може се носити веза диска. Превремено трошење се може догодити на дискови у вези са вибрацијама, осцилацијама и силом док метална веза не буде приземна и више не омогућава диск да се правилно сједи у телу вентила.

Студија случаја 1

У једној инсталацији, вентил за љуљање је превелик вентил за љуљање, јер су планирали будући раст. Низак проток вентила резултирао је да се вентил отвори само 17 степени. Вертикални диск у близини - био је подвргнут високој - протоку брзине у близини врха диска и ниско упркос уливању воде на дну диска. Неуравнотежене динамичке снаге на диску узроковали су диску да води и носе прикључне делове. ПИН и прикључци су истрошени и средишњи отвор у диск је истрошен, не дозвољавајући да се диск правилно затвори. Временом је диск постао лабав и није успео да се затвори.

Инсталација вентила:Инсталација вентила у нафтоводу је критично разматрање успеха провереног вентила. Препорука Произвођачи Стандардизационишћење Друштва вентила и фитинга индустрија (МСС СП - 92) је да инсталира чековни вентил на најмање 10 пречника равне цеви на низводној страни од на низводним странама на низводној страни, а прикључци, инселаторима или пумпи и пет цеви за премјеравање са минималним турбуленцијом и превремени премјер. Међутим, многи објекти са мањим отимама постигли су прихватљиве перформансе у системима са проверим вентилом уграђеним дужинама пречника равне цеви са низводне стране на низводну страну тинејџера, арматура, инселатора или пумпи и дужине пречника цеви, као што је приказано на илустрацији у наставку Посаветујте се са произвођачем вентила за дизајнерске цеви мање од препоруке МСС-ом.

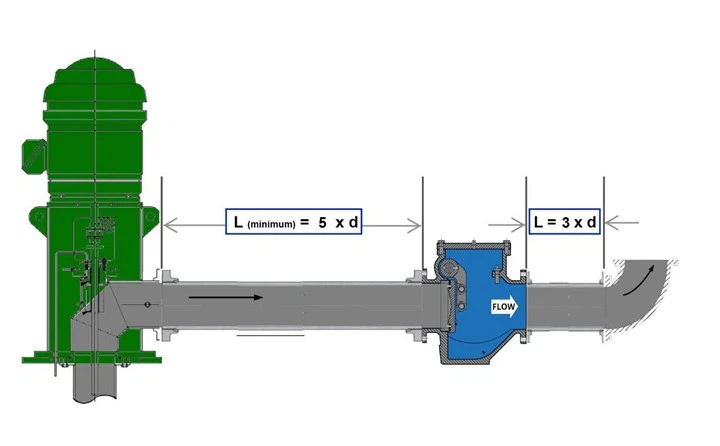

Иако МСС СП-92 препоручује 10 дужине пречника цеви за проверу вентила уградња низводно од пумпи, многи објекти постижу прихватљиве перформансе са дужином од пет цеви од пумпи, након провере са произвођачем вентила.

Циљ дизајна:Циљ планирања дизајна је да умањити траг објекта без угрожавања перформанси опреме. Опрема ће трајати дуже под ламинарним протоком и без наглим променама брзине протока. Нагле промене брзине протока јављају се током изненадног искључивања пумпе када се проток преокрене и заустави се затварањем чековног вентила. Ова изненадна престана у протоку течности или промени брзине протока одмах смањује притисак испод притиска паре и може изазвати раздвајање тренутне ступце. Вакуум креиран одвајање колоне, насилно црта два ступца. Када се колоне поново придружују, ствара висок - притисак шокваве, познат и као чекић за воду. Водени чекић ствара гласан звук који је разорљив, а пратећи пораст притиска могао би бити деструктиван ако је остало необрађен.

АВВА Ц508 каже: "Услови воденог чекића, хидраулична пулсација и прекомерна оперативна шум су резултати дизајна система, а не на дизајну вентила и да су изван оквира овог стандарда и захтијевају посебне разматрање и разматрања посебног дизајна и захтјева."

Карактеристике протока:Испод приказане су анализе рачунарске течности (ЦФД) (ЦФД) у близини вентила у близини инсејца. Еддиес је формиран на дну инсејца и створио бурну проток кроз чек вентил. Прелазак чековног вентила удаљен од инсејца уклонио је Еддиес и створио више ламинарног протока кроз чек вентил, као што је приказано у другој слици ЦФД.

Неуравнотежене динамичке снаге на диск за проверу вентила узроковали су да диск плута и носи.

Помицање чековног вентила даље од инсејца смањена је турбуленције и дозвољени проток да постане више ламинар.

ИнцерСер:Други начин да се обезбеди више ламинарног тока је да ограничите величину инсејца између пумпе и провере вентила, тако да није већа од две величине цеви. На пример, ако је пражњење пумпе 12 инча. Било би прихватљиво користити инсекирати на 14- или 16-ин. Проверите величину вентила, али било који веће би било превише екстремно.

Студија случаја 2:

У другој инсталацији, због изузетно компактног отисака објекта, провери вентил је постављен одмах након пумпе и инсекира са мало удаљености цеви између чековног вентила и пумпе. Високо - пумпа пумпе фокусирало је млаз воде директно на Цхецк вентил диск и ПИН везе, превремено носећи компоненте вентила и изазивајући неправилно седење диска.

Трошкови власништва:Приликом одабира одговарајућег провера вентила важно је размотрити трошкове власништва. Трошкови власништва укључују иницијалне трошкове, трошкове рада и трошкова одржавања. Јефтин провјери вентил може да смањите мање у покретању, али може коштати више дугорочно са непланираним одржавањем и дом од вентила који је бољи погодан за пријаву. Погоднији вентил ће се боље обавити, захтијевати мање одржавања и пружити дуготрајност система.

Теренско искуство

Питања:Неуспешни провјерени вентили често су узроковани инсталацијама преблизу пумпама и инселаторима. Поред тога, постоји тенденција у планирању дизајна за превелику цеви за пражњење за будуће ширење које захтевају екстремни редуктори да одговарају величини пумпе. Оба ова питања стварају бурну проток који може носити прикључке диска и ПИН-а и проузроковати преурањени квари за проверу вентила.

Дизајн пумпне станице са тихим чековним вентилом постављен је пет дужине пречника цеви од пражњења пумпе.

Решења:У идеалном случају, у даљину цеви између пумпе и провере вентила треба израчунати током фазе пројектовања пројекта. За постојеће објекте, једно решење је да преместите чековни вентил даље од пумпе да бисте постигли више ламинарни проток, пожељно пет пречника цеви. Ако постоје ограничења простора и померање вентила није опција, а затим размотрите други стил провере вентила. Друго раствор је верификација чековног вентила правилно је величине за услове процеса и, ако је могуће, избегавајте да се екстремирају екстремни инсексира.

Кључеви успешним проверим перформансама вентила:Улога чековног вентила је спречавање повратног тока од оштећења пумпи у процесу систему. Проверите вентиле играју виталну улогу у успешном раду објекта. Приликом дизајнирања система пумпања, корисно је затражити истрагу пренапона од произвођача вентила да утврди да ли услови процеса захтевају чек вентил или вентил за контролу пумпе. Ако је потребан чек вентил, тада треба размотрити селекцију, величина, уградња и трошкове власништва пре навести вентил. Ова кључна разматрања ће проширити живот чековног вентила, обезбедити одговарајућу заштиту процесне опреме и спречити непланирано гашење.
